BWFZJ-13K-1防爆火焰監測控制箱，防爆等級ExdⅡBT6 ,用于燃?xì)?、燃油工業燃燒器的火焰監測，該監測器只對火焰產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。

一、功能概述：

    防爆箱內裝有BWFZJ-13K紫外線火焰檢測器、斷路器、中間繼電器、按鈕、指示燈等控制元件。箱內BWFZJ-13K紫外線火焰監測器采用我公司高性能產品，電器元件均采用國內知名..，以確保設備運行可靠。當系統運行中出現意外熄火，可及時將火檢信號上傳至中控室，便于操作人員進行實時監控。本控制系統操作簡單、安全、可靠。

二、主要技術參數：

      ■  工作電源：220VAC/50Hz

      ■  功    耗：50W

      ■  火焰響應時間：見火響應≤1s

          熄火響應1~3s

          顯示：接通電源，電源指示燈（紅色）亮

          旋開運行旋鈕時  見火響應著火指示燈（紅色）亮

                          熄火響應熄火報警蜂鳴器閃爍鳴叫

      ■  輸出：

著火信號繼電器常開無源觸點一組，容量220VAC·5A

熄火故障報警繼電器常開無源觸點一組，容量220VAC·5A

      ■  使用環境溫度：監測器及UV探頭：－20℃～80℃

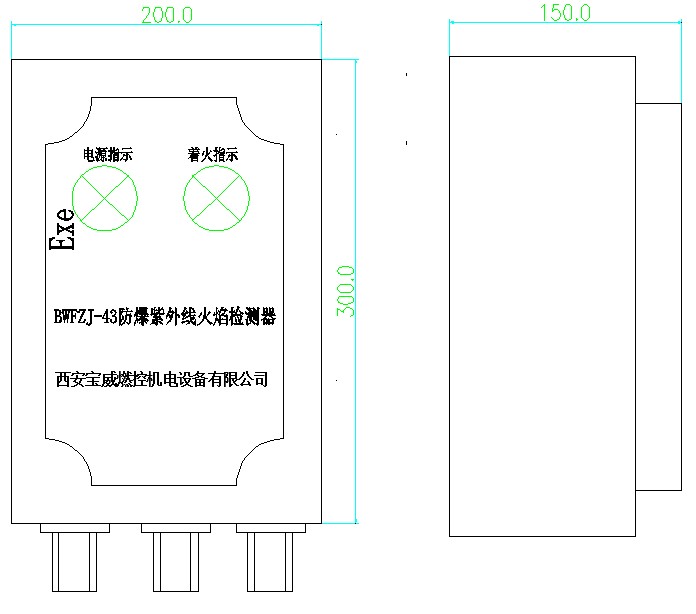

      ■  外形尺寸： 200*300×150（mm）

      ■  安裝孔尺寸：探頭安裝螺紋M20*1.5

      ■ 火焰監測器探頭型號：BW-FKUV

三、安裝與接線：

■  檢測探頭安裝（特別提示）BWFZJ-13K紫外線火焰檢測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用的最高溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于Φ18，探頭的安裝螺紋為M20×1.5。

■  控制箱的安裝

防爆箱的結構為壁掛式，用四只M8的螺栓就設備現場合適位置安裝既可, 安裝位置要避免受到高溫、強烈震動或沖擊。

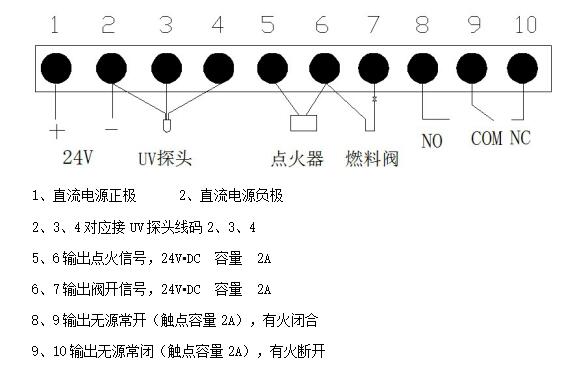

■   接線請參照控制箱內接線圖。

■   電源220VAC/50Hz 6A如果用戶使用的交流電源為不接地電源，如隔離變壓器供電，請將電源的一根線接地。

■   注意火焰信號線不能與強電流動力線穿在一根管道內，而應單獨走線。安裝且確認接線無誤之后，即可通電運行。
