詳情內容 一、技術參數
1.輸入電壓：220V±10% 50/60HZ
2.消耗功率：200W（.大）
3.適應燃料：燃氣、輕油、重油、低熱值燃氣
4.點火頭瞬時耐溫：1300℃
5.點火頻率：4～20次/S（可調）
6.火花能量：分兩組: 點火I輸出 35mJ～3J, 點火II輸出 3J～20J
二、點火器箱體
1.外形尺寸：
長×寬×高=380×390×180mm
2.前面板示意圖
3.后面板示意圖
三、使用說明
1、連接方法
可調式點火器由四部分組成：1）箱體2）點火桿/點火針3）點火線纜 4）電源線

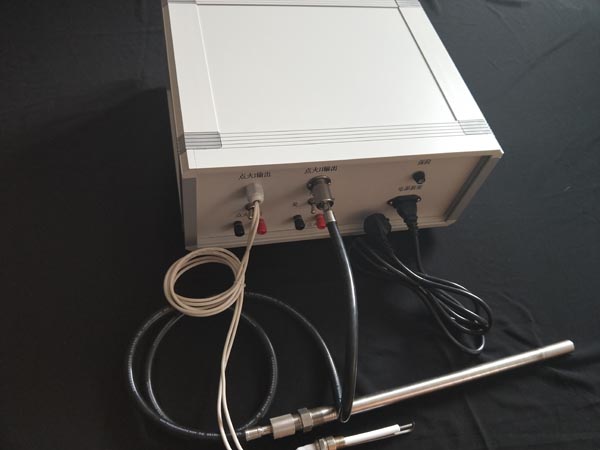

后面板連接示意圖：
注：電源線、高壓電纜、外接點火連接在后面板相應的位置上，并扭緊。
2、操作說明：按上圖連接后，方可進行操作，切記操作時就地操作與外部操作只可選擇一種方式，不可同時操作，以免損壞儀器。
●就地操作方式：
1>點火I：打開電源開關，電源指示燈亮，再選擇點火時間，點火時間分為5s，10s，20s，30s按工作需要選擇，然后打開點火I開關即可點火，通過電壓調節旋鈕調節電壓來確定點火能量，順時針調節為升高電壓，反時針為降低電壓。電壓值由數字表頭上顯示，點火能量通過調整電壓表確定。
2>點火Ⅱ:打開電源開關，電源指示燈亮，再選擇點火時間，點火時間分為5s，10s，20s，30s按工作需要選擇，然后打開點火Ⅱ開關即可點火，通過電壓調節旋鈕調節電壓來確定點火能量，順時針調節為升高電壓，反時針為降低電壓。電壓值由數字表頭上顯示，點火能量通過調整電壓表確定。
3 >需要二次打火時，必須將點火開關打在關位置后再打向開位置，即開始打火，也就是說點火時先復位一次再點火。
●外部點火控制方式：
1>點火I：打開電源開關，電源指示燈亮，然后將后面板點火I的撥碼開關撥至開位置，點火器即可接受外部驅動信號（無源開關量）執行點火，點火時間根據外部給定，通過電壓調節旋鈕調節電壓來確定點火能量，順時針調節為升高電壓，反時針為降低電壓。電壓值由數字表頭上顯示，點火能量通過調整電壓表確定。
2>點火Ⅱ:打開電源開關，電源指示燈亮，然后將后面板點火Ⅱ的撥碼開關撥至開位置，點火器即可接受外部驅動信號（無源開關量）執行點火，點火時間根據外部給定，通過電壓調節旋鈕調節電壓來確定點火能量，順時針調節為升高電壓，反時針為降低電壓。電壓值由數字表頭上顯示，點火能量通過調整電壓表確定。
3、點火能量參數：
1>點火I：
點火I為等離子式點火，當電源電壓調到35～60V時，點火頭起弧光，此時弧光能量 為35mJ，當電源電壓調至200V時為3J。點火I點火能量由小到大為線性。
注：當電源電壓調低時，如出現不打火，可將電極間距離調小一點。當火花能量為3J，隨著電壓升高能量會增大，建議超過3J時選點火器Ⅱ點火更準確。
2> 點火Ⅱ:
點火Ⅱ點火能量是通過電容器充電放電實施的，根據W=C×U2÷2,公式換算來的，電路中電容是固定的，因此調整充電電壓來確定點火能量，表頭顯示的電壓為變壓器的初級電壓，實際上給電容器上充電的電壓是變壓器初次的高電壓，以下是經過計算的點火能量供用戶參考。
根據所需點火的火花能量來調整，要注意電壓調整不要超過220V，以免損壞點火器。
四、注意事項
1.使用完畢后，必須關掉電源。
2.連續打火30S，應休息1分鐘。
3.要取下點火桿及點火電纜時，關機后1分鐘后再取掉點火桿，因內部高壓電需放電1分鐘,以免傷人。
4.機內有高壓電，切勿帶電打開機箱。
5.點火器使用和搬運時，請輕拿輕放，不要強烈震動，以免傷損產品。
6.前面板為就地操作方式，后面板為外部驅動方式，兩者不可同時使用，否則會損壞可調式點火器。
7.點火I、點火II輸出不能同時使用，如用一組去掉第二組輸出，如用第二組去掉一組輸出。
8.點火I、點火II外部驅動信號均為無源開關量，切勿外部輸入有源信號，以免燒壞設備或造成人身傷害等事故。
